Tarjeta multifuncional que permite
conectar la tarjeta Arduino MEGA y desarrollar aplicaciones gracias a los
módulos que incorpora directamente en la placa, todo esto permite un ahorro
considerable de espacio de trabajo, simplicidad en el desarrollo de proyectos y
autonomía.
Incorpora
diferentes módulos, que están conectados a Arduino desde la propia PCB.
La tarjeta Arduino MEGA se inserta por debajo de la placa en los correspondientes pines que hay habilitados.

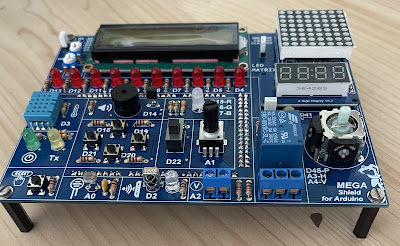

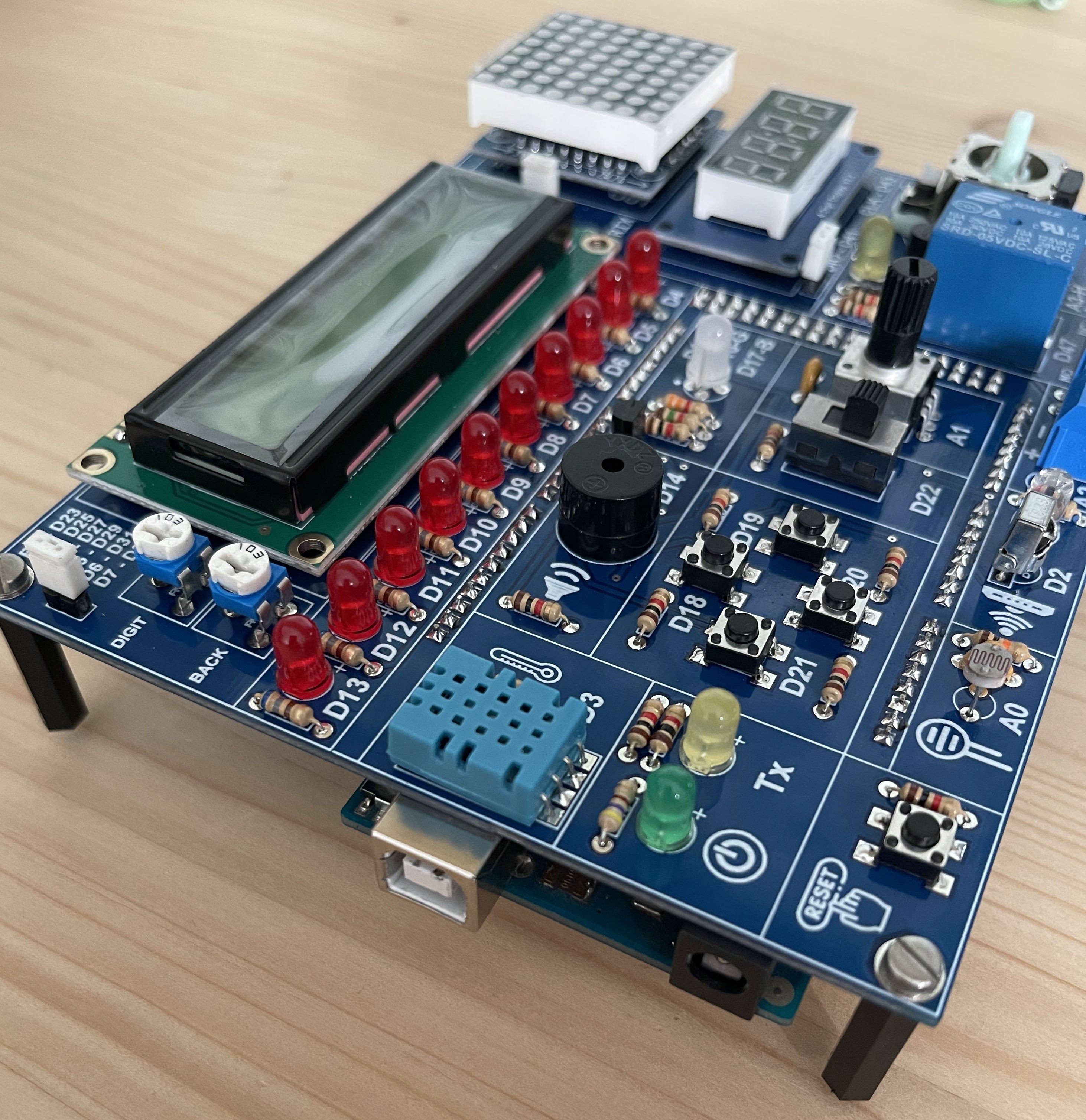

En esta imagen podemos ver cómo
queda ensamblada y con sus conectores USB y alimentación disponibles y
accesibles.

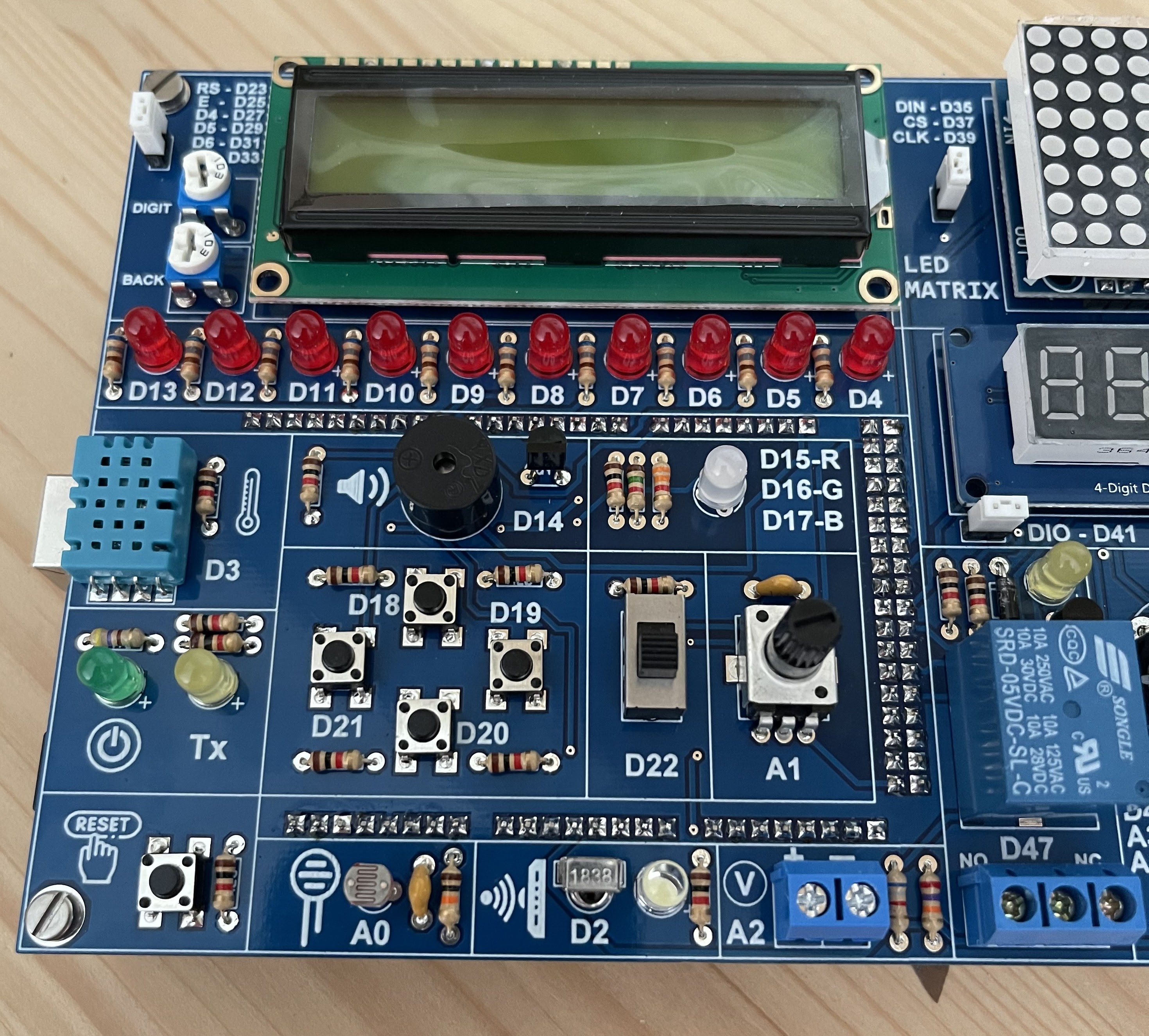

Incorpora
numerosos componentes como:
Sensor LDR, Potenciómetro,
Buzzer activo, Buzzer pasivo, 4 leds, 2 pulsadores, LCD, Sensor DHT-1, Sensor
DS18B20, Display 4 dígitos, 4 leds RGB, Sensor tensión, Encoder, Joystick mini,
2 matriz leds, Receptor IR, Emisor IR, Sensor movimiento, Display batería, Sensor
de sonido, Sensor NTC, Led ON/OFF, Led TX, Pulsador RESET.

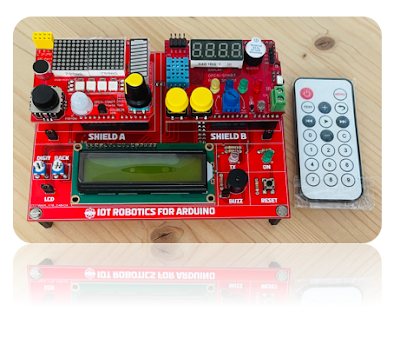

Nuestra tarjeta de desarrollo es un
equipo versátil y abierto, ya también dispone de conectores equivalentes a las
medidas de las shields para Arduino disponibles en el mercado. De esta forma
conectamos los dos módulos que vemos en la imagen.
En el
alojamiento nombrado como SHIELD A, podemos conectar cualquier shield que
deseemos, ya que es totalmente compatible a nivel de pines con Arduino.
En los
conectores nombrados como SHIELD B hemos instalado una shield standard que
incorpora los elementos más comunes como leds, pulsadores y sensores. Pero no
es 100% compatible a cualquier shield, ya que los pines no están todos
disponibles, aunque si la mayoría, pero en caso de conectar una shield, hay que
tener en cuenta a que entradas conecta con Arduino. Hay una tabla disponible en
el manual de uso.
Junto a la tarjeta se incluye un enlace QR para poder descargar un manual PDF de 300 páginas, con manual de Arduino, entorno de programación, librerías, esquemas y 50 prácticas. Además, también hay disponibles 40 programas de melodías famosas para reproducir en el buzzer pasivo.
En el
directorio del enlace disponemos del manual PDF, de las librerías necesarias y de los casi
100 programas de ejemplo.
NOTA
IMPORTANTE: El contenido del envío consta de la tarjeta de
desarrollo con las shields y el mando IR, no se incluye ninguna tarjeta
ARDUINO.
--------------------------------
Multifunctional card that allows you to connect the Arduino MEGA card and develop applications in the modules incorporated directly into the board, all this allows considerable savings in work space, simplicity in project development and autonomy.
It
incorporates different modules, which are connected to Arduino from the PCB
itself. The Arduino MEGA card is connected below the board to the corresponding
pins that are enabled.
In the image we can see how it is assembled and
with its USB and power connectors available and accessible.
It incorporates numerous components such as:
LDR
sensor, Potentiometer, active buzzer, passive buzzer, leds, push buttons, LCD,
DHT-11, DS18B20, Display, RGB leds, Voltage sensor, Rotative encoder, Mini
joystick, Led matrix, IR receive, IR emitter, motion sensor, battery display,
sound sensor, NTC, ON/OFF led, TX led, Reset button.
Our development board is a versatile and open
device, it also has connectors equivalent to the shield measurements for
Arduino available on the market. In this way we connect the two modules that we
see in the image.
In the housing called SHIELD A, we can connect
any shield we want, since it is fully compatible at the pin level with Arduino.
In the connectors called SHIELD B we have
installed a standard shield that incorporates the most common elements such as
LEDs, buttons and sensors. But it is not 100% compatible with any shield, since
the pins are not all available, although most are, but in case of connecting a
shield, you must take into account which inputs it connects to the Arduino. A
table is available in the user manual.
Along with
the card, a QR link is included to download a 300-page PDF manual, with an
Arduino manual, programming environment, libraries, schematics and 50
practices. In addition, 40 famous melody programs are also available to play on
the passive buzzer.
In the directory we have the PDF manual, the
necessary libraries and almost 100 example programs.
IMPORTANT
NOTE: The
content of the shipment consists of the development board with the shields and
the IR control, no ARDUINO card is included.
-----------------------
